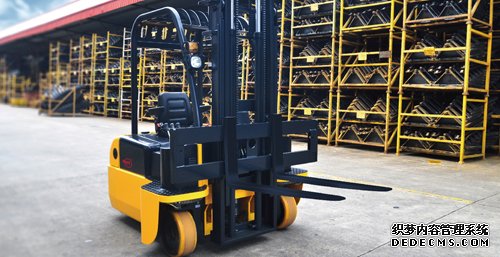

四向叉车CSD16/20

{CSD 型叉车是一款多功能四向叉车，此叉车能前后纵向行驶，也可以左右横向行驶；与普通叉车相比较， CSD 型叉车更加灵活便捷，机动性能优越。横向行驶功能使其在搬运细长型物料时/}...

订购热线：4000-767-808

产品介绍

CSD型叉车是一款多功能四向叉车，此叉车能前后纵向行驶，也可以左右横向行驶；与普通叉车相比较，CSD型叉车更加灵活便捷，机动性能优越。横向行驶功能使其在搬运细长型物料时的灵活性更为明显，这也是普通叉车所无法比拟的做大特点改为不同之处。

CSD型四向叉车以蓄电池为动力源，以电动机及其控制系统作为本车的动力系统，具有噪音小，无排放污染，绿色环保的特点。

CSD型四向叉车的驱动控制系统采用交流变频控制系统，驱动电机采用交流电机，使本车更具有性能稳定，质量可靠，便捷节能，电机免维护，使用寿命长的特点。

CSD型四向叉车采用双电机驱动，双转向系统，使叉车具备了前后左右四向行驶的功能，操作者可以根据不同的环境和工况，任意选择合适的功能。

CSD型四向叉车的纵向和横向功能切换，由电控系统预先编制好的程序进行控制，具有开机通电自动检测功能，无论叉车断电停机（或故障）发生在何种状态，当叉车再次通电开机后，控制系统都会自动进行检测，并在极短的时间内使叉车恢复到初始状态。

CSD型四向叉车采用多功能仪表，具有电量显示，运行时间显示，故障自诊断与报警等功能，操作者可以随时了解叉车的运行状况，便于维修和故障排除。

型号		CSD16	CSD20
驱动方式		前轮双电机驱动
驾驶方式		坐驾	坐驾
额定载荷	Q（kg）	1600	2000
载荷中心距	c(mm)	500	500
前悬距	x(mm)	330	350
轴距	mm	1300	1350
自重（带电瓶）	kg	3600	4300
轴负载，满载时前/后轴	kg	4500/700	5000/800
轴负载，空载时前/后轴	kg	1950/1650	2360/1940
轮子		高弹性实心轮胎
轮子尺寸，前轮		406×152	406×152
轮子尺寸，后轮		15×4 1/2-8	15×4 1/2-8
轮，前后数量（×=驱动轮）		2×/2	2×/2
前轮轮距	b10(mm)	1133	1133
后轮轮距	b11(mm)	165	165
门架/货叉-前/后倾角	°	3/5	3/5
门架缩回时高度	h1(mm)	2000-2690	2000-2690
起升高度	h3(mm)	3000-6200	3000-6200
作业时门架最大高度	h4(mm)	3800-7000	3800-7000
护顶架高度（驾驶室）	h6(mm)	2100	2100
座位高度/站立高度	h7(mm)	990	990
牵引栓高度	h10(mm)	560	560
总体长度	l1(mm)	2890	2940
叉面长度	l2(mm)	1820	1870
车体宽度	b1(mm)	1622	1622
货叉尺寸	s/e/l(mm)	35/100/1070	35/120/1070
叉架DIN 15 173，等级/类型A,B		2A	2A
叉架宽度	b3(mm)	1560	1560
门架下端离地间隙	m1(mm)	90	90
轴距中心间隙	m2(mm)	100	100
通道宽度，托盘1000×1200（1200跨货叉放置）	Ast(mm)	3150	3150
通道宽度，托盘800×1200（1200沿货叉放置）	Ast(mm)	3280	3280
转弯半径	Wa(mm)	1500	1500
行驶速度，满载/空载	Km/h	10/10	10/10
提升速度，满载/空载	m/s	0.29/0.45	0.29/0.45
下降速度，满载/空载		0.45/0.43	0.45/0.43
最大爬坡能力，满载/空载	%	15/20	15/20
驱动电机功率	kw	2×5（AC）	2×5（AC）
提升电机功率	kw	8.2(AC)	8.2(AC)
蓄电池电压/额定容量	V/Ah	48/490	48/490
蓄电池重量	kg	900	900
驾驶员耳边噪音等级符合DIN12053	dB(A)	68	68
